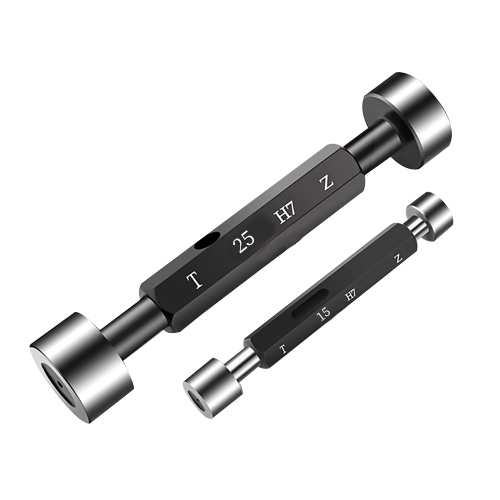

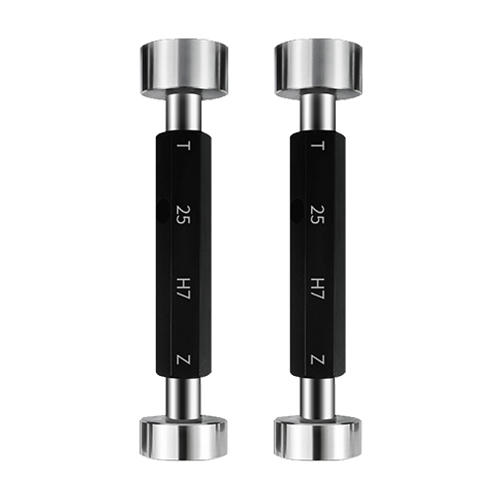

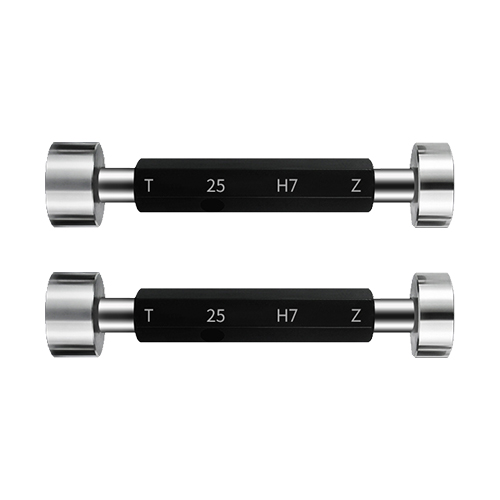

ZXGLW є виробником і постачальником вимірювальних приладів з гладкою вилкою з Китаю. Ми маємо незалежні дослідницькі можливості та впроваджуємо імпортне обладнання та матеріали, постійно досліджуємо та впроваджуємо інновації та приділяємо велику увагу якості продукції протягом усього виробничого процесу. Цей штекерний калібр простий у транспортуванні та використанні, він може виконувати точні вимірювання, має високу твердість і довговічність, і, що більш важливо, має високу точність.

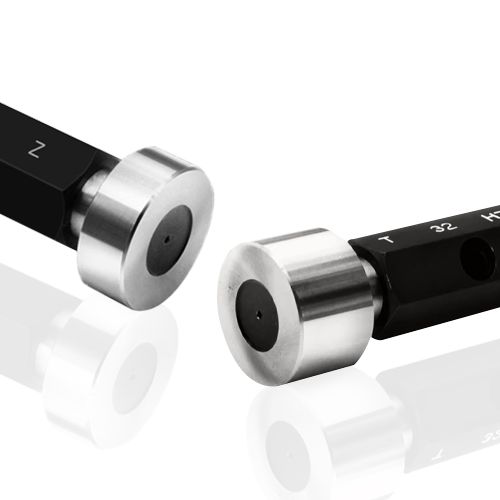

• Високоточна вимірювальна головка: калібри з гладкою пробкою виготовлені з високоякісної сталі GCR15, яка пройшла сувору термічну обробку та має твердість 53-60 rhc. Він має високу крихкість, проникність, високу твердість і відмінну стійкість до контактної втоми, що забезпечує точність і стабільність вимірювання. Після тонкого подрібнення за допомогою високоточних імпортних спеціальних шліфувальних машин кожна вимірювальна головка повністю перевіряється високоточним випробувальним обладнанням.
• Високоякісна алюмінієва трубчаста ручка: виготовлена з високоякісного алюмінієвого трубчастого матеріалу, вона легка за вагою та проста в експлуатації та транспортуванні. Поверхня оброблена за технологією електрофорезу, яка не тільки не ковзає і не зносостійка, але й міцно з’єднується, завдяки чому ви відчуваєте комфорт і довговічність під час використання.
• Загальні переваги продукту: калібр пробки має високу твердість, високу точність і тривалий термін служби. Кожна ланка суворо контролюється, від вибору матеріалу до процесу виробництва. Незалежно від довжини, розміру чи стабільності, він має чудову продуктивність і є вашою правою рукою для точного вимірювання.
Матеріал: підшипникова сталь (GCr15)
Діапазон розмірів: гладкі калібри доступні в повному діапазоні розмірів, які підходять для різних діаметрів отворів і можуть бути налаштовані, з можливістю приймати нестандартні деталі.
|
Технічні характеристики діаметр (мм) |
Через кінцева довжина |
Кінець довжина |
Технічні характеристики діаметр (мм) |
Через кінцева довжина |
Кінець довжина |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Примірка Таблиця допусків розмірів (отворів) мм |
||||||
|
Технічні характеристики і розміри (мм) |
Точність H6 |
Точність H7 |
Точність H8 |
|||
|
Через кінцева довжина |
Кінець довжина |
Через кінцева довжина |
Кінець довжина |
Через кінцева довжина |
Кінець довжина |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
>18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
>50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
>120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
>180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
＞250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
